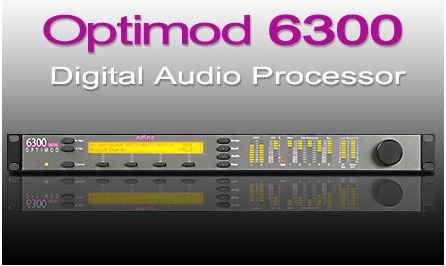

ORBAN6300是一款高品质的多用处立体声音频处置器 ，能够宽泛利用于数字广播 ，数字电视 ，网络广播 ，STL； ，卫星上行链路；ず褪帜复熳鞯。其继承了ORBAN广受迎接的OPTIMOD-DAB6200系列音频处置器的利益 ，占有20KHz的音频带宽 ，其提升了处置运算和增长了更多的矫捷性。三路输出中的任何一路都能够发出任何以下的信号。
*立体声加强 ，平衡器和前瞻（look-ahead）峰值限度AGC
*立体声加强 ，平衡器和峰值限度AGC
*立体声加强 ，平衡器和多频处置（2频段或者5频段 ，蕴含AGC）不带峰值限度
*立体声加强 ，平衡器和多频处置（2频段或者5频段 ，包裹AGC）带峰值限度
使用立体声加强 ，平衡器和不带峰值限度的多频处置来驱动监听耳机 ，这样从输入得到的延长会少于5毫秒。这在HD的音频设备中出格有效 ，由于使用耳机进行监听时延长险些为零。
6300的AGC使用了和Orban2300,5300,8382,8400,8500,9300and9400 OPTIMOD系列
使用立体声加强 ，平衡器和峰值限度多频段处置链条能够利用于多多的数字传输通路 ，例如：HD数字音频广播 ，DAB数字音频广播 ，DRM数字音频广播 ，数字电视和网络广播。全新设计的压缩比和压缩曲线（Knee Control）节造使得6300出格适合母带出产与造作。母带质量的前瞻限度器和简洁的信号蹊径提供卓越的音频质量。
6300的多频段处置时基于使用OPTIMOD-FM8500系列的数字音频处置部门的技术 ，因而声音听起来极度的类似。为了方便6300的声音和8400或8500的声音进行匹配 ，6300中提供了在8400或者8500中同样名称的预设。若是你在某个发射站的8400或者8500使用某个出厂预设 ，你也能够在6300挪用同样名城的预设以维持声音个性的一致 ，但是这样要求您之前使用的8400和8500带有内部的AGC职能。
6300内置的哥伦比亚广播公司响度节造器（CBS Loudness Controller）柔化了分歧信号源的响度变动 ，确保了声音的一致性并最大限度地提高了观多的中意度。
Orban的预编码技术能够奇妙地处置由低比特率编码产生的最幼化源码中的声音的个性。Orban的预编码技术在鲜活和人为消减之间找到了一个最佳的平衡点。
技术指标（合用于仿照左右输入到仿照左右输出）
*频率响应（旁通模式）：依照±0.10 dB ，2.0 Hz - 15 kHz.尺度50 µs或75 µs预加沉弧执行 ，（在32 kHz采样率输入 ，通频被削减到靠近14.7 kHz.) 左/右输出和数字输出可由用户配置为平输出或预加沉输出。
*噪音：输出噪音基准凭据处置器设置中增益的几多而定 ，输出噪音基数将取决于处置器增益设置（限度引发 ，AGC引发 ，俩波段引发和/或多波段引发）、门电路电平、平衡和噪音削减量等 ，并重要由一个给定的110dB的噪音超负比例的A/D变频器的动态领域节造 ，数字信号处置和动态领域是144dB。
*总系统失真：（去加沉 ，100%调造）)< 0.01% THD, 20 Hz - 1 kHz, 在15 kHz的时上升到< 0.05% ， < 0.02% SMPTE IM 失真.
*极性（双频和旁通模式）：维持绝对极性。输入端口阳极信号对应输出端口阳极信号。
*内部处置采样频率：48 kHz。我们坚信其在平衡器和过滤器的作用下能将噪音降到最幼并得到一个纯净的声音。双精度平衡器和交叉过滤器使得6300能够产生相较于96 kHz时低于6dB的噪音以及非线性失真。
*处置分辨力：内部处置过程用24bit(定点)更高分辨率。选取摩托罗拉DSP56367 芯片。
*延长：由于选取了先进的“先读”处置运算 ，使得可用的输入/输出延长达到20ms以上。这样能够通过填充一个24, 25, 29.97, 或30帧/秒的视频从而将延长达到50ms.
*工作模式：立体声或者双单声路。在双沉单声路时 ，所处置的两个声路拥有同样的调节职能 ，但是这个还取决因而否恰本地设定了双代码传输（取决于当前的设定）。操控模式能够通过GPI ，以太网端口和串口链接 ，内部基定时钟自动节造.
仿照音频输入
*配置：立体声/双沉单声路。
*阻抗：>10 k Ω负载阻抗 ，电平衡。
*额定输入电平：可通过软件从-4.0 调节到 +13.0 dBu (VU)
*最高输入电平：+27dBu
*l衔接方式:两个XLR型端口 ，阴性 ，EMI抑造。插脚1接底盘电线 ，插脚2（+） ，插脚3电平衡 ，浮接且对称。
*A/D变频方式：24比特128x倍超采样率delts sigma线性相位防失真滤波器。转换器输出64 kHz采样率 ，而8382抽取32kHz的DSP ，使用超高质量图像且无同步采样率的转换器。
*滤波：RFI滤波 ，带0.15Hz (-3 dB)高通滤波器
仿照音频输出
*输出数量：1
*配置：立体声。平或预加沉(at 50 µs or 75 µs), ，软件节造。
*原音阻抗：50欧姆 ，电平衡浮接
*负载阻抗：600 Ω或更高 ，平衡或不平衡。不必要终端。
*输出电平：（100%峰值调造）可从-6 dBu调节到+24 dBu峰值 ，600 Ω或更大负载 ，可通过软件调节。
*信噪比：≥ 90 dB ，未加权（旁通模式 ，去加沉 ，20 Hz - 15 kHz宽带 ，参考100%调造）。
*串音：≤ -70 dB, 20 Hz - 15 kHz.
*失真：≤ 0.01% THD（旁通模式 ，去加沉）20 Hz - 15 kHz宽带
*衔接方式：两个XLR型公插口 ，EMI限度。插脚1接底盘地线 ，插脚2（+） ，插脚3电平衡,浮接且对称。
*A/D变频方式：24比特128x倍超采样
*滤波：RFI滤波
数字音频输入
*配置：以AES3为尺度立体声或者是双通路（双沉单声路） ，24比特率 ，软件可控。？槟芄徽觳饬⑻迳蛘呤撬纷刺颓谢坏绞实钡哪Ｊ。
*采样频率：自动选择32, 44.1, 48, 88.2和96Hz.
*衔接方式：两个XLR型插口 ，阳性 ，EMI抑造 ，插脚1接底盘地线 ，插脚2（+） ，插脚3变压平衡 ，浮动。
*输入基础级：在-30 dBFS to -10 dBFS的领域内变动
* J.17 De-去加沉：软件选择
*滤波：RFI滤波
数字音频输出
*配造：两个输出 ，每个立体声都以AES为尺度。FM处置信号在软件中能够配置为平或预加沉 ，以选择预加沉的处置(50 µs or 75 µs)。若必要 ，每个输出能够利用J.17预加沉
*采样频率：软件选择以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz内部自由运行。也可同步到的AES/EBU32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz的数字输出 ，在软件配置。
*字长：软件选择24, 20, 18, 16 或14比特分辨率？汕嵋自龀じ咄ㄔ胍粜筒ú ，其电平可凭据字长自动调节。
*衔接方式：两个XLR型母端口 ，EMI抑造。插脚1接底盘电线 ，插脚2（+） ，插脚3电平衡 ，110 Ω阻抗
*输出电平(100%峰值调造)：软件节造从-20.0 to 0.0 dBFS。
*滤波：RFI滤波
远程推算机界面
*配置：通过直接电缆衔接 ，调造解调器 ，或以太网接口TCP/IP节造协。提供合用的零调造解调器电缆 ，不提供调造解调器。
*串行衔接器：115 kbps RS-232 串口dB-9 公头, EMI限度。
*以太网端口：接于RJ45阴极上100兆/秒
远程节造接口（GPI）
*配置：8路输出 ，光隔离 ，浮空
*电压： 6 - 15 V AC 或 DC ，瞬时或持续电压 ，9 VDC接口提供轻便操作。
*衔接方式：DB-25公插口 ，EMI抑造
*节造：用户能够编程任何八个用户预设 ，工厂预设 ，旁通、测试音调、立体声或单声路模式、仿照输入、数字输出
功率
*电压：100–132 V互换或200–264 V互换, 于后面板切换选择 ，50–60 Hz, 40 VA.
*衔接方式：IEC,EMI抑造。提供可分离3线电源线
*接地：线路地线独立于底盘地线 ，可与后面板节造键分离或组装在一路
*安全尺度：UL认证系统下的ETL尺度 ，CE尺度。
环境
*工作温度：所有工作电压领域为32 to 122 °F / 0 to 50 °
*温度：0 - 95% RH ，无冷藏
*尺寸(W x H x D)：19” x 3.5” x 14.25” / 48.3 cm x 8.9 cm x 36.2 cm.2个机架高。
*RFI/EMI:。Cenelec法式进行的测定 ，美国联国通讯委员会15部门的A级设备。
*运输沉量：19 lbs / 8.7 kg
