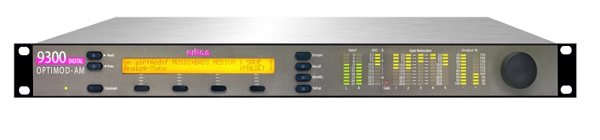

9300是Orban AM音频处置器系列的无可挑剔的一款产品，职能壮大，便于用户使用 。
Orban 9300 全数字AM音频处置器可能齐全保障音频信号在单声路短波，中波和长波的广播中的高质量 。Optimod-AM能传递出响亮，清澈且无杂质的音频，同时带有FM音频的一样坦荡，轻松，足以深深吸引并且锁定用户 。由于对于音频的数学运算处置都靠Motorola DSP56367数字信号处置芯片轻松搞定，这些事仿照处置器所瞠乎其后的 。
同时Orban 还拥有一下显著个性：
5-波段限度带有失真-取缔削波限幅器
最后削波，为峰值的过调造提供了最后； 。
输入调节滤波器
高通滤波
低通滤波
技术指标（合用于仿照左右输出到立体声混合输出和FM仿照左右输出）
*频率响应（旁通模式和仿照处置链）：±0.2 dB, 50 Hz-9.5 kHz，或者由客户自己设置的高通滤波和低通滤波决定 。
*频率响应（旁通模式和数字处置链）：±0.2 dB, 5 Hz - 15 kHz，或者由客户自己设置的低通滤波决定 。
*噪音：输出噪音基准凭据处置器设置中增益的几多而定，输出噪音基数将取决于处置器增益设置（限度引发，AGC引发，俩波段引发和/或多波段引发）、门电路电平、平衡和噪音削减量等，并重要由一个给定的110dB的噪音超负比例的A/D变频器的动态领域节造，数字信号处置和动态领域是144dB 。
*总系统失真：（去加沉，100%调造）)< 0.01% THD, 20 Hz - 1 kHz, 在15 kHz的时上升到< 0.05%， < 0.02% SMPTE IM 失真.
*处置采样频率：9300是一个多频率系统，内部频率凭据处置过程必要从32 kHz到128 kHz 。音频削波器工作频率为128 kHz.
*处置分辨力：内部处置过程用24bit(定点)更高分辨率 。选取摩托罗拉DSP56362 DSP削波 。
*低通滤波：由客户设置4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 或9.5 (NRSC) kHz 。用户能够等闲将单元设置成遵从ITU-R 和NRSC的光谱罩 。滤波器能够被设定为传送频带以下-0.1 dB, -3.0, or -6.0 dB 。
*高通滤波：用户能够将五阶的“准椭圆形”高通滤波设置为50, 60, 70, 80, 90, 或者 100 Hz，所有滤波都有平等的纹波通带和25kHz的节造器换级触点来；し⑸ 。
*通路机关：单频路的处置加工 。
仿照音频输入
*配置：立体声
*阻抗：>10 k Ω负载阻抗，电平衡 。
*额定输入电平：可通过软件从–9.0 调节到 +13.0 dBu (VU)
*最高输入电平：+27dBu
*l衔接方式:两个XLR型端口，阴性，EMI抑造 。插脚1接底盘电线，插脚2（+），插脚3电平衡，浮接且对称 。
*A/D变频方式：24比特128x倍超采样率delts sigma线性相位防失真滤波器 。转换器输出64 kHz的采样率，而9400在DSP内使用一个超高品质图像无同步采样率转换器来抽取32 kHz 。
*滤波：RFI滤波，带0.15Hz(-3 dB).高通滤波器
仿照音频输出
*配置：两个单频路输出，能够驱动两个发射机 。这两个输出有独立的水平节造 。
*原音阻抗：351 Ω，电平衡浮接
*负载阻抗：600 Ω或更高，平衡或不平衡 。不必要终端，或按推荐 。
*输出电平：（100%峰值调造）可从-6 dBu调节到+24 dBu峰值，600 Ω或更大负载，可通过软件调节 。
*信噪比：≥ 90 dB，未加权（旁通模式，去加沉，20 Hz-9.5 kHz宽带，参考100%调造） 。
*串音：≤ -70 dB, 20 Hz-9.5 kHz.
*失真：≤ 0.01% THD（旁通模式，去加沉）20 Hz-9.5 kHz宽带
*衔接方式：两个XLR型公插口，EMI限度 。插脚1接底盘地线，插脚2（+），插脚3电平衡,浮接且对称 。
*A/D变频方式：24比特128x倍超采样
*滤波：RFI滤波
数字音频输入
*配置：以AES3为尺度的立体声，24比特分辨率，立体声软件选择，从左声路单声路放音，右声路单声路放音或全声路单声路放音 。
*采样频率：自动选择32, 44.1, 48, 88.1和96Hz.
*衔接方式：两个XLR型插口，阳性，EMI抑造，插脚1接底盘地线，插脚2（+），插脚3变压平衡，浮动，110 Ω阻抗 。
*输入基础级：在-30 dBFS to -10 dBFS的领域内变动
* J.17 De-去加沉：软件选择
*滤波：RFI滤波
数字音频输出
*配造：双声路的AES为尺度的立体声 。每一个声路带有统一的单频路信号 。
*采样频率：软件选择以32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz或 96 kHz内部自由运行 。凭据软件中的配置，也可同步到32 kHz, 44.1 kHz, 48 kHz, 88.1 kHz 和96 kHz的AES3数字输入同步输出 。
*字长：软件选择24, 20, 18, 16 或14比特分辨率 ？汕嵋自龀じ咄ㄔ胍粜筒ú，其电平可凭据字长自动调节 。
*衔接方式：两个XLR型母端口，EMI抑造 。插脚1接底盘电线，插脚2（+），插脚3电平衡，110 Ω阻抗
*输出电平(100%峰值调造)：软件节造从-20.0 to 0.0 dBFS 。
*滤波：RFI滤波
数字同步输入
*配置：用来使AES3的任何一个或两个信号与在该输入的表部参照信号一样 。
*采样频率：自动选择32, 44.1, 48, 88.1和96Hz.
*衔接方式：两个XLR型母端口，EMI抑造 。插脚1接底盘电线，插脚2（+），插脚3电平衡，浮接，110 Ω阻抗
*滤波：RFI滤波
远程推算机接口
*配置：通过直接电缆衔接，调造解调器，或以太网接口TCP/IP节造和谈 。提供用于直接衔接的相宜的节造解调器电缆 。不提供调造解调器和其他表部设备 。
*串行衔接器：115 kbps RS232 端口 (3) DB-9公插口，EMI抑造 。
*以太网端口：接于RJ45阴极上10M或100M比特/秒
远程节造接口（GPI）
*配置：4路输出，光隔离，浮空
*电压： 6 - 15 V AC 或 DC，瞬时或持续电压，12 VDC接口提供轻便操作 。
*衔接方式：DB-25公插口，EMI抑造
*节造：用户能够编程任何八个用户预设，工厂预设，旁通、测试音调、立体声或单声路模式、仿照输入、数字输出
功率
*电压：85 - 264 VAC, 50 - 60 Hz, 15 VA. 40 VA.
*衔接方式：IEC,EMI抑造 。提供可分离3线电源线
*安全尺度：UL认证系统下的ETL尺度，CE尺度 。
环境
*工作温度：所有工作电压领域为32 to 122 °F / 0 to 50 °
*温度：0 - 95% RH，无冷藏
*尺寸(W x H x D)：19" x 1.75" x 14.25" / 48.3 cm x 4.5 cm x 36.2 cm.1个机架高 。
*RFI/EMI:凭据Cenelec法式进行的法式
*运输沉量：19 lbs / 8.7 kg
