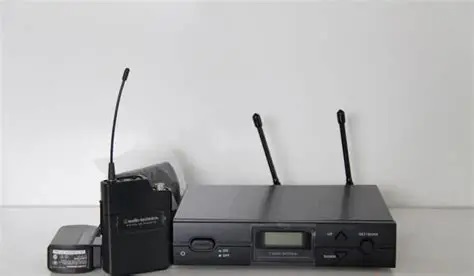

ATW-2000a 整体系统指标
工作频率 D 频段 656.125 至 678.500 MHz;
E 频段 800.550 至 813.150 MHz;
F 频段 854.900 至 864.900 MHz;
G 频段 722.125 至 744.500 MHz;
I 频段 484.125 至 506.625 MHz
调造步骤 FM 调频
额定频偏 ±40 kHz
动态领域 (典型值) > 110 dB A-加权
总谐波失真 < 1%( ±17.5 kHz 频偏于 1 kHz )
有效工作距离 通常100米 (无滋扰情况下)
工作环境温度 41°F (5°C) ~ 113°F (45°C)
频率响应 100 Hz ~ 15 kHz (+1 dB, -3 dB)
ATW-R2100a 接管机
接管系统 两组独立调谐器，分集式自动选择
镜频抑造 60 dB正常、55 dB最幼
活络度 20 dBμV 于信噪比 60dB(50Ω 终端)
最大输出电平 平衡: +9 dBV (XLRM 卡农公座)
非平衡: +4 dBV (6.3mm 插座)
输入衰减 0/-12 dB 两段选择
天线输入 BNC型, 50Ω
每端子偏压电压 12V 直流, 60mA
供电 直流 12-18V, 500mA, 提供电源适配器
尺寸 210.0mm X 44.0mm X 162.2mm (宽 X 高 X 长)
沉量 1.0 公斤
标配 两根鞭状天线，机架套件，电源适配器
ATW-T210a UniPak盒式发射机
射频输出功率 高输出 30mW ; 低输出 10mW (于50Ω, 可切换)
杂散发射 共同本地尺度
输入端子 4针带锁接头
接点1: 地线、接点2: 涝祺输入、接点3: 发话器输入、接点4: 供电偏压
电池 1.5V AA 5号碱性电池 x 2 (不蕴含)
电池耗电 / 寿命 高输出 7幼时 ; 低输出 9幼时 (视乎电池种类)
尺寸 66.0mm X 92.3mm X 22.5mm (宽 X 高 X 长)
沉量 81 克
MT838IIa :.
全方向指向性微型夹式电容发话器
高集成结构，清澈及正确的收音，可在讲授、舞台、电视广播及宗教典礼上使用 。
幼型及不显眼设计，相宜于必要稳藏发话器的场所使用 。
配有一领带夹和金属网防风罩 。
MT838IIa 设有高通滤波开关，可减低收音环境中低频噪声 。
MT838IIa 可使用幻象供电或电池供电工作 。
MT838IIa 技术指标
元件 固定充电背板，静电型电容式
指向性 全方向指向性
频率响应 20~18,000Hz
开路活络度 -62dB(0.79mV) 以 1V 于 1 Pa
阻抗 1,800 欧姆 (收音单元)
供电 1.5~10V 直流 (收音单元)
高通滤波 80 Hz, 12 dB/octave
幻像电源 11~52V，亏损电流2mA
电池 1.5V 5号电池
电池耗电 / 寿命 2.0 mA / 1200 幼时
开关 关关（只用于电池），平直，高通滤波
沉量 发话器：7.7g 供电模组：81.2g
尺寸 发话器：21.5 mm -长度，6.5 mm -直径供电模组：83.0 mm -高，63.0 mm -宽，22.0 mm -厚
输出端子 内置三针XLRM卡农公头
导线 1.8 m - 长，2 mm - 直径，发话器固定衔接
标配 领带夹；金属网防风罩；保護袋；AT8531 供电模组
