细说调音台的输出与监听
Z6官网信息科技
2023-10-10 09:27:49
1.4K
0

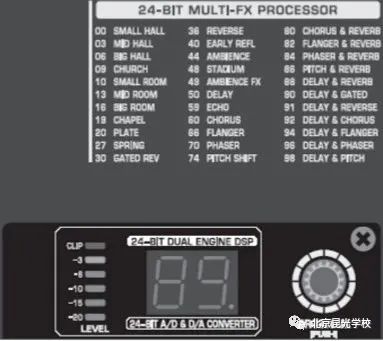

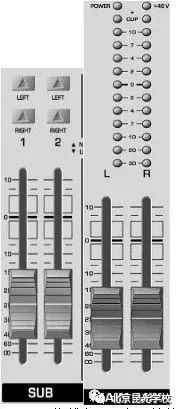

准则上立体声路的Aux线路的工作方式和单声路的一样 。由于Aux线路始终是单声路的，因而立体声路上的信号首先被混合成单声路信号，而后才被送到Aux集中母线 。准则上立体声路的Aux线路的工作方式和单声路的一样 。由于Aux线路始终是单声路的，因而立体声路上的信号首先被混合成单声路信号，而后才被送到Aux集中母线 。调节按钮用来节造AUX 1 母线耦合的总和音量 。调节按钮用来节造Aux 2 母线耦合的总和音量 。FX 旋钮用来确定成效处置的音量，即同表接( 或内置)成效器的音量相共同 。借助SOLO开关您可通过CONTROL ROOM/PHONES 输出端单独监听输送到辅助线路上的音频信号，并通过音量显示器进行监控 。CD/TAPE INPUT插孔(Cinch)合用于衔接双音轨灌音机(如DAT数字音频磁带灌音机) 。若是您将CD/TAPE INPUT统一台带音频信号起源选择开关的HiFi放大器衔接，您便可用最单一的方式监听附加音频信号起源(如盒式收录机、MD播放机、声卡等) 。这些接口与MAIN OUT(主输出)平行，提供不平衡式的立体声总和 。请您在此衔接灌音机的输入端 。最终的音量通过高精密的MAIN MIX推杆调节 。Subgroups(编组)推杆和Main Mix(主混音)推杆位于编组推杆上方的开关将次组信号分配给主母线的左侧或右侧 。您也可将次组信号分配给两侧或不分配给任何一侧 。不分配给任何一侧时，次混音便只在相应的次组输出端上 。Stereo Aux Return(立体声辅助回传)调节钮：STEREO AUX RETURN 1调节钮是立体电位计 。用它来确定主混音上输入信号的音量 。若是您将此输入端用作成效回路，则将成效信号混入声路的”干”信号 。2、STEREO AUX RETURN 1/2 (TO AUX SEND)：右边的STEREO AUX RETURN调节钮拥有特殊的职能:用它可给监听混音配上成效 。通过STEREO AUX RETURN FX调节钮来确定从AUX RETURN FX插孔持续传送给主混音的信号的音量 。若是没有衔接表部信号源，这里就是内接成效？榈氖涑鲂藕 。这个开关将通过STEREO AUX RETURN FX 插孔输入的信号传到主混音(非按下地位)或次混音(按下的地位)上 。调音台提供了一套24-BIT MULTI-FX PROCESSOR多沉成效处置器 。这个内置的成效？樘峁└咧柿康某叨瘸尚，如厅堂、合唱、镶边、回声以及各类组合成效 。通过通路中的Aux Send FX 和Aux Send FX总调节钮你可设定成效处置器的输入信号 。这些成效预置为通例的“混合成效” 。当您旋开STEREO AUXRETURN FX 调节钮时，会产生声路信号( 干) 和成效信号组成的混合信号 。两种信号之间的平衡通过声路推杆和STEREO AUX RETURNFX 调节钮进行调节 。FX FOOTSW是成效器开关(用踏板节造成效器开关) 。
