越来越多用户使用MADI，它作为内部衔接尺度,Chromatec MADI-XX配置MADI接口衔接和路由;信号转换,128通路行业尺度电和善齐全的告警能.

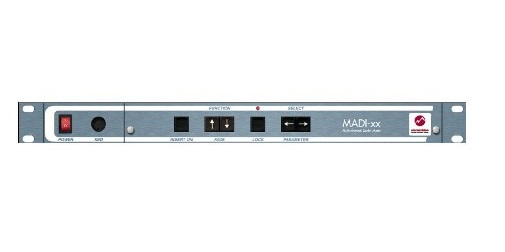

MADI-xx 已被设计用于现场声音,剧院,音乐厅,广播和电视, 并且它还齐全合用于当局单元和移动机房装置.128 x 128 MADI矩阵路由输出是该系统主题设备. 它能够选择任何输入通路到肆意输出通路. 另表,它还支持仿照信号或AES/EBU信号, 这些是选配I/O板卡.每张卡支持32通路输入或输出,每台机箱最多支持64通路输入或64通路输出。这提供一个尺度192 x128（或128 x192）矩阵型号
若何配置MADI-XX对提供解决规划上有很大矫捷性.MADI-xx能够转换肆意传入信号或输出音频到多通路电平数据(依照行业电平尺度). 它能够通过自身DVI-I图形输出,或者通过TCP/IP网络衔接到其它给音频电平线条和默认告警信息显示设备上。
本地图形输出也能够通过显示屏幕上菜单进行配置。监听能够选择最多支持4个立体声音频通路。这些能够通过TCP/IP网络传输，并且通过选配仿照和AES/EBU体式监听输出卡也能够实现这些职能。
技术参数：
输入体式 – 标配: 2 x MADI 64 通路同轴&光纤
输入体式 – 选配: 每张卡支持32通路仿照, +24dB
每张卡支持16个立体声AES/EBU, 平衡/ 非平衡
输入32/44.1/48/96kHz. 所有96kHz AES/EBU 输入
通路频率和内时钟再同步时按48KHz选取
输出体式 – 标配: 2 x MADI 64 通路同轴&光纤
输出体式 – 选配: 每张卡支持32通路仿照, +24dB
每张卡支持16个立体声AES/EBU, 平衡/非平衡
输出,48kHz 24 bit
MADI Input / Output
衔接端口: 光纤SC 接口& 同轴 BNC接口
音频输入 /输出
衔接端口: 4 x 37 pole, Sub-D for analogue & AES-EBU
同步输入: 机箱同步支持AES信号
数据输入/输出: 可选择RS232 or RS422 @ 115Kbps
USB-2 工作在6.144MHz.
LAN局域网端口
对于所罕见据端口,数据输出, 告警输出/沉置,参数读取/设置.
音频表规模/基础数据将在dB表上
4对传输/压缩音频监听输出
音频监听输出: 最大支持4个立体声他, 仿照平衡(最大. +20dBu)和AES/EBU
(选配卡): 24 bit. 所有96kHz AES/EBU 源将在48kHz频率采样.
监督器显示输出: DVI-I (inc. XGA) 支持4:3 & 16:9.
图形界面输出
尺寸: 484 (W) x 355 (D) x 1U
沉量: 6.75Kgs (全机架)
电源要求: 100-250VAC, 47-63Hz, 50W
